衍射光学元件（DOE）的设计方法与工程实践

引言：从折射到衍射的范式转变

传统光学系统依赖透镜、棱镜等折射元件，通过曲面形状控制光波相位。这种设计范式已经成熟了数百年，但在面对高精度光束整形、多焦点阵列、结构化照明等现代需求时，传统折射元件逐渐暴露出体积大、重量高、设计自由度有限的短板。

衍射光学元件（Diffractive Optical Element, DOE）提供了一条完全不同的路径。它通过在微米甚至纳米尺度上精确调控光的相位分布，实现传统折射元件难以企及的光场变换能力。一个厚度不到 1 毫米的 DOE，可以替代由多个透镜组成的复杂镜组，将一束高斯激光整形成任意目标图案。

本文梳理 DOE 设计的核心方法论、工程化流程以及典型应用场景。

一、DOE 的物理基础与分类

1.1 衍射原理简述

DOE 的工作本质是菲涅尔衍射的逆向工程。当平面波入射到一个具有周期性或准周期性微观结构的表面时，每个微结构单元相当于一个次级波源。通过精确设计这些单元的空间位置和相位延迟量，可以在特定距离（如焦平面）上叠加出预定的光强分布。

关键参数包括：

特征尺寸：通常在亚波长至数十微米范围
刻蚀深度：决定单台阶的相位调制量（2pi 对应最大效率）
量化阶数：台阶越多（2N 阶），衍射效率越高，但工艺越复杂
工作波长：DOE 本质上是色散元件，对波长敏感

1.2 主要类型

二、设计方法体系

DOE 的设计不是单一算法能解决的，而是需要根据元件类型和约束条件选择合适的建模与优化策略。下图概括了主流的光学元件建模方法及其适用范围：

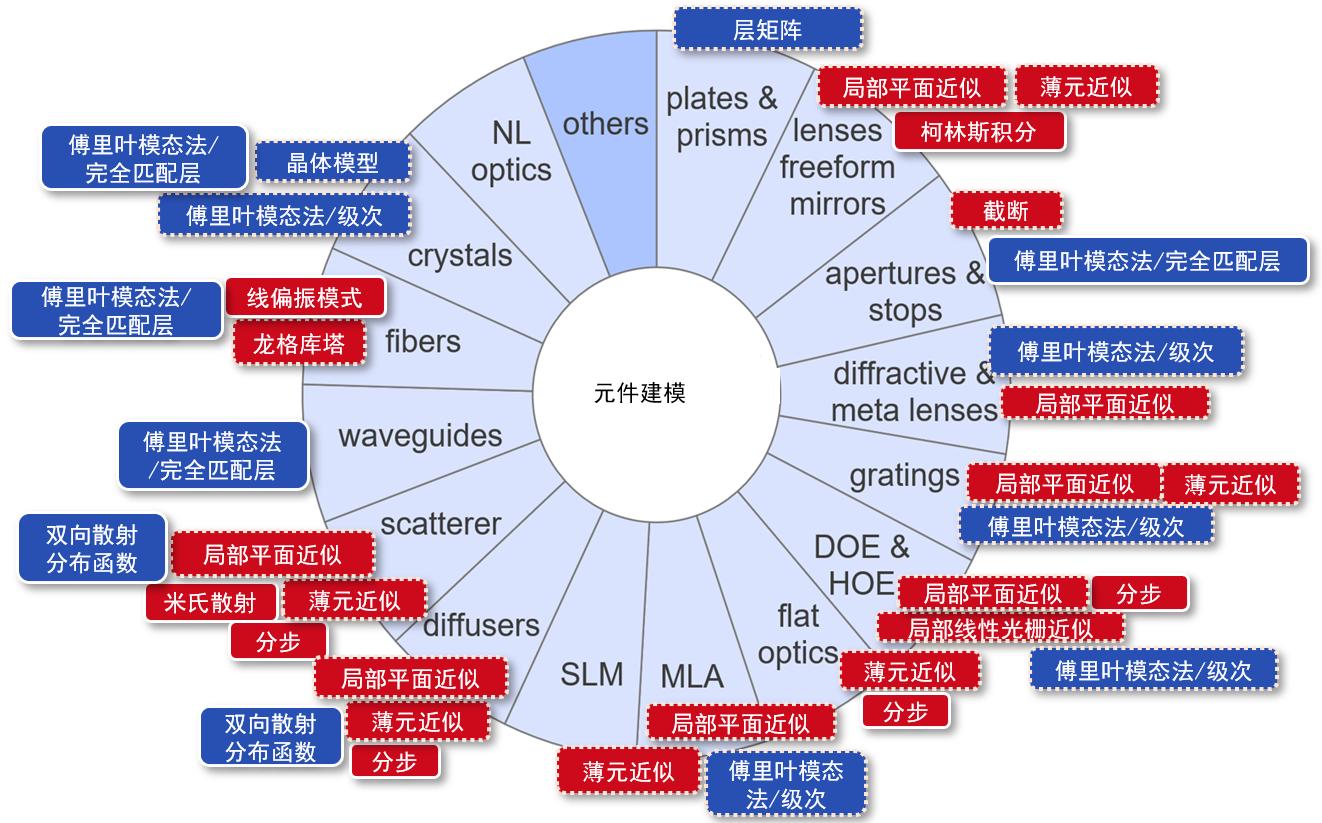

optical-modeling-methods-wheel

图：各类光学元件的主流建模方法分布。DOE/HOE 主要采用傅里叶模态法（FMM / RCWA）、局部平面近似和薄元近似；MLA 和 SLM 则更多使用薄元近似和局部线性光栅近似。

2.1 标量衍射法（Gerchberg-Saxton 迭代）

最经典的 DOE 设计框架是 GS 算法（又称 IFTA ——迭代傅里叶变换算法）。核心思路是在”输入面域”和”频谱域”之间反复迭代，逐步逼近满足所有约束的最优解：

初始化猜测相位
前向传播到输出面，施加振幅约束（目标图案）
反向传播回输入面，施加 DOE 可实现的约束（如纯相位、离散量化）
重复直至收敛

GS 算法简单鲁棒，适用于大多数光束整形和分束场景。但它的局限在于忽略了偏振效应和近场耦合，对于特征尺寸接近工作波长的高数值孔径 DOE 会产生明显误差。

2.2 严格耦合波分析（RCWA / FMM）

当 DOE 特征尺寸与工作波长可比拟时（亚波长结构），标量近似失效，必须使用矢量衍射理论。傅里叶模态法（Fourier Modal Method, FMM），也称严格耦合波分析（Rigorous Coupled-Wave Analysis, RCWA），通过将电磁场展开为傅里叶级数求解麦克斯韦方程组，能够精确计算亚波长结构的衍射行为。

这是超构表面（Metasurface）设计和高 NA 微纳光学元件的标准工具。计算成本较高，但对精度要求高的场景不可或缺。

2.3 局部平面近似（Local Plane Approximation, LPA）

LPA 是介于标量和严格方法之间的折中方案。它假设 DOE 表面的每个局部区域可以近似为一个平面光栅，用解析公式快速估算该区域的衍射效率。计算速度比 RCWA 快一到两个数量级，精度优于 GS 标量法，特别适合初步设计和大规模参数扫描。

2.4 薄元近似（Thin Element Approximation, TEA）

TEA 是最简单的模型，将 DOE 视为纯相位调制屏（忽略厚度效应和多级衍射间的耦合）。虽然粗糙，但作为初始设计的起点非常高效——先用 TEA 快速得到粗略解，再用更精确的方法精修。

三、工程化设计流程

从需求到成品，一套完整的 DOE 工程流程通常包含以下步骤：

第一步：需求定义与可行性评估

明确输入光源参数（波长、功率、M2 因子、偏振态）
定义输出光场的定量指标（均匀性 >90%？效率 >85%？）
评估公差预算（角度偏差 +/-0.5 度？波长漂移 +/-5nm？）
确认制造工艺能力（最小线宽、套刻精度、侧壁角）

第二步：光学设计与仿真

选择合适的建模方法（TEA/LPA/FMM）
运行优化算法（GS、自适应加权重叠法 AWF、模拟退火 SA 等）
进行公差分析和蒙特卡洛仿真
输出相位分布图和掩模版数据

第三步：版图数据准备

将连续相位量化为 2^N 个台阶（通常 4~16 阶）
生成 GDSII 或 OASIS 格式的掩模数据
加入对准标记和工艺补偿（邻近效应校正 OPC）

第四步：制造

主流工艺路线：

第五步：检测与验证

使用干涉仪测量实际波前
用 CCD/CMOS 相机拍摄远场光斑，对比目标图案
测量衍射效率和均匀性
必要时进行迭代修正（闭环设计）

四、典型应用案例

4.1 激光精密加工中的平顶光束整形

激光切割和焊接的理想能量分布不是天然的高斯型，而是边缘陡峭的平顶（Top-Hat）分布。平顶光束能够保证切割缝宽一致、热影响区可控。DOE 可以直接将单模光纤输出的高斯光束转换为高质量平顶光束，替代传统的积分棒或非球面扩束方案，体积缩小一个数量级。

beam-shaping-sim

图：光束整形仿真示例。左上为输入高斯光束，右上为经过 DOE 后的目标平顶光束分布。

4.2 结构光 3D 测量中的多线/散斑投射

手机 Face ID 和工业 3D 相机广泛使用结构光技术。DOE 作为核心投射器件，将 VCSEL 点阵扩展成数千个散斑点或规则条纹图案，实现微秒级的全场深度采集。这类 DOE 要求极高的温度稳定性（车载应用 -40~+85C）和量产一致性（百万片级别良率控制）。

4.3 AR/VR 近眼显示中的波导耦出

AR 眼镜的光学引擎越来越轻量化，基于表面浮雕光栅（SRG）或全息体光栅（VHG）的波导耦出器件正在取代传统半透半反镜。DOE 技术在这里以全息光学元件（HOE）的形式出现，负责将图像光从波导中以精确角度耦出到人眼。挑战在于视场角（FOV）扩大、色彩均匀性和 eyebox 尺寸之间的权衡。

五、发展趋势

超构表面（Metasurface）融合：DOE 从宏观尺度的相位板走向亚波长纳米天线阵列，实现对振幅、相位、偏振的独立调控。
可编程/动态 DOE：液晶空间光调制器（SLCM）和 MEMS 微镜阵列让 DOE 从静态变为实时可重构。
AI 辅助设计：深度学习正被引入逆设计流程，直接从目标光场端到端生成 DOE 结构，跳过传统迭代优化的局部最优陷阱。
多物理场协同：考虑热效应、应力变形和封装影响的综合仿真成为高端应用的标配。

六、小结

DOE 代表了光学设计从”几何光学”向”波动光学”深化的重要方向。掌握其设计方法体系——从快速的薄元近似到严格的傅里叶模态法，配合完善的工程化流程，才能将实验室里的优异性能转化为稳定可靠的批量产品。随着微纳加工能力的持续提升和应用场景的不断拓展，DOE 正在从专业光学领域走向消费电子、汽车电子和智能制造等更广阔的市场。

类型原理典型应用衍射光束分束器将单束输入分成 N 束等强度输出激光打标并行加工、多点照明光束整形器高斯光束转平顶/环形/线形等激光焊接、医疗美容、材料处理衍射轴锥镜产生贝塞尔光束（长焦深）精密钻孔、角膜手术多焦点透镜单输入产生阵列焦点激光投影、3D 成像、粒子操控结构光发生器生成散斑/条纹图案用于编码3D 测量、机器视觉工艺最小特征尺寸适用波段批量成本光刻 + 反应离子刻蚀 (RIE)<500 nmUV 到近红外中电子束直写 (EBL)<50 nm全波段高灰度光刻~1 um可见到红外低中钻石车削~5 um中远红外低纳米压印 (NIL)<100 nm大批量生产极低
