微纳光学器件：重塑光场调控的新一代光学元件

在光电子技术飞速发展的今天，传统光学元件正在经历一场深刻的变革。微纳光学器件——以衍射光学元件（DOE）、微透镜阵列（MLA）、超构表面（Metasurface）为代表的新一代光学元件，正在激光加工、AR/VR显示、LiDAR感知、生物医学成像等领域发挥不可替代的作用。本文将系统介绍微纳光学器件的核心技术、典型应用以及定制化解决方案。

一、从传统透镜到微纳光学

传统折射透镜依赖材料的光学厚度来改变光的传播方向，其体积和重量随口径增大而急剧增加。微纳光学则另辟蹊径，通过在亚波长至微米尺度上精确控制光程差和相位分布，实现同等甚至更优的光学功能。这种技术路线带来了三个根本性优势：一是大幅减小了光学系统的体积和重量；二是可以在单一平面内集成多种功能；三是能够实现传统光学难以完成的复杂光场变换。

二、核心产品系列

2.1 衍射光学元件（DOE）

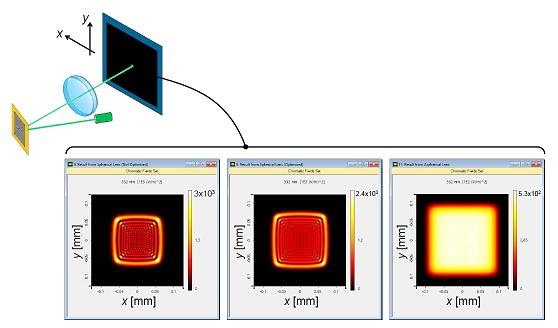

衍射光学元件通过表面微结构对入射光进行相位调制，可实现精确的束整形、分束、匀化等功能。与传统的折射式光束整形器相比，DOE具有更高的能量利用率、更紧凑的结构形式和更强的环境适应性。典型的应用包括：高斯光束转平顶光束用于均匀照明、单束激光分束为多路阵列用于并行加工、特定图案生成用于结构光投影等。DOE的设计基于严格的标量或矢量衍射理论，结合先进的微纳加工工艺，可覆盖紫外到红外全波段，精度可达亚微米级。


2.2 微透镜阵列（MLA）

微透镜阵列由规则排列的微小透镜单元组成，每个单元独立对光线进行聚焦或准直。MLA在光场采样、均匀化照明、光场复用等场景中具有独特价值。在激光加工领域，MLA可将单束高功率激光分割为多路同步光束，显著提升加工效率；在显示领域，它是背光模组匀光的关键组件；在成像系统中，MLA可用于光场相机和三维传感。我们的MLA产品支持多种曲率半径、填充因子和阵列规格，可根据具体应用场景进行定制设计。

2.3 超构表面（Metasurface）

超构表面是当前光学研究的前沿方向之一。它利用亚波长尺度的纳米结构阵列，通过对振幅、相位、偏振态的独立调控，实现任意波前变换。与传统体块光学相比，超构表面可以将复杂的光学系统压缩至薄片级别，为轻量化、集成化的光学系统提供了全新路径。目前我们已具备金属超构表面、介质超构表面等多种技术路线的研发能力，并在消色差透镜、偏振控制器件、涡旋光束发生器等方面取得了实质性进展。


三、关键应用场景

3.1 激光精密加工

在激光切割、钻孔、焊接等工业加工中，光束质量直接决定加工精度和效率。DOE和MLA的组合使用可以实现光斑形状的灵活调整和多路并行加工，使单位时间内的加工面积提升数倍。特别是在脆性材料加工和微孔阵列制备方面，微纳光学方案展现出传统方法无法比拟的优势。

3.2 AR/VR近眼显示

增强现实和虚拟现实设备对光学系统的体积、重量和视场角提出了极高要求。超构表面和衍射波导是当前主流的技术路线。我们的衍射光学元件可以精确控制出瞳扩展器的光场分布，确保用户在不同视距下都能获得清晰、无畸变的增强图像。同时，针对不同显示芯片的像素间距和光谱特性，我们可以提供匹配的波导耦合优化方案。

3.3 LiDAR与智能感知

自动驾驶和环境感知系统中的固态LiDAR普遍采用MEMS扫描镜或Flash面阵方案，两者都高度依赖高性能的微纳光学器件。DOE用于发射端的多线束生成和接收端的视场扩宽；MLA用于探测器阵列的光场采集；超构表面则有望在未来实现超薄型的LiDAR光学引擎。我们的产品已在多个车载及工业级LiDAR项目中完成验证并进入量产阶段。

四、技术优势与服务能力

作为一家专注于微纳光学技术的企业，我们在以下方面建立了核心竞争力：

第一，完整的设计能力。拥有自主开发的光学仿真平台，支持标量/矢量衍射分析、严格耦合波分析（RCWA）、时域有限差分（FDTD）等多物理场仿真手段，能够快速响应客户的定制需求并提供最优设计方案。

第二，成熟的工艺体系。掌握了光刻、纳米压印、反应离子刻蚀、激光直写等多种微纳加工工艺，可根据产品的精度要求和成本约束选择最合适的工艺路线。

第三，完善的质量保障。所有产品出厂前均经过严格的形貌检测（白光干涉仪、原子力显微镜）、光学性能测试（M²因子、透过率、衍射效率）和环境可靠性测试，确保交付质量稳定可靠。

无论是标准品还是完全定制的微纳光学解决方案，我们都提供从设计验证、样品试制到批量交付的全流程服务。欢迎就您的具体应用场景与我们深入交流。
